System przesuwny naścienny
System NAŚCIENNY

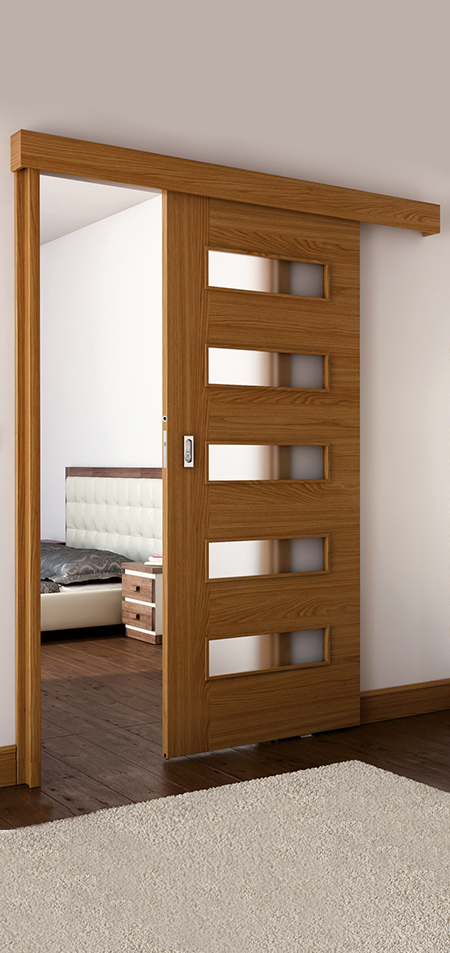

GEMINI 1 system naścienny
Konstrukcja
- szyna - 200 cm montowana na kątowniku aluminiowym
- karnisz w kolorze skrzydła – montowany na szynie aluminiowej (dwa rodzaje w zależności od wysokości opaski maskującej zastosowanej w ościeżnicy – [ORS3] 60 mm lub [ORS9] 80 mm)
- [ORS3] obudowa muru z opaską 60 mm i odbojnicą - cena zawiera: obudowę muru z opaską 60 mm, odbojnicę wraz z frezowaniem i blachą przymykową na zamek hakowy
- [ORS9] obudowa muru z opaską 80 mm i odbojnicą - cena zawiera: obudowę muru z opaską 80 mm, odbojnicę wraz z frezowaniem i blachą przymykową na zamek hakowy
karnisz do [ORS3] lub do systemu bez obudowy* | karnisz [ORS9]* | |||
do drzwi pojedynczych | do drzwi podwójnych | do drzwi pojedynczych | do drzwi podwójnych | |
netto/brutto | netto/brutto | netto/brutto | netto/brutto | |
SYSTEM OJEDYNCZY | SYSTEM PODWÓJNY | SYSTEM POJEDYNCZY | SYSTEM PODWÓJNY netto / brutto | |
ENDURO / | 160,00 / 196,80 | 320,00 / 393,60 | 175,00 / 215,25 | 351,00 / 431,73 |
ECO-FORNIR / | 200,00 / 246,00 | 402,00 / 494,46 | 216,00 / 265,68 | 429,00 / 527,67 |
CPL 0,15 mm | 240,00 / 295,20 | 483,00 / 594,09 | 258,00 / 317,34 | 506,00 / 622,38 |
do drzwi pojedynczych | do drzwi podwójnych | |
Norma Decor 1 | netto/brutto | netto/brutto |
SZYNA – 200 cm | 275,00 / 338,25 | 550,00 / 676,50 |
Opis produktu
| Akcesoria | Cena netto | Cena brutto |
|---|---|---|
| spowalniacz hydrauliczny BIAS | 219,00 | 269,37 |
| odbojnica ENDURO / PLUS / 3D | 124,00 | 152,52 |
| odbojnica ECO-FORNIR | 185,00 | 227,55 |
| zamek hakowy w kolorze chrom, satyna, złoto dopłata zawiera: zamek hakowy, klucz łamany lub pokrętło do WC łamane KLUCZ | 192,00 | 236,16 |
| zamek hakowy w kolorze chrom, satyna, złoto dopłata zawiera: zamek hakowy, klucz łamany lub pokrętło do WC łamane WC | 229,00 | 281,67 |
| blacha zaczepowa | 18,00 | 22,14 |
| [ORS3] obudowa muru z opaską 60 mm i odbojnicą - cena zawiera: obudowę muru z opaską 60 mm, odbojnicę wraz z frezowaniem i blachą przymykową na zamek hakowy | cena ościeżnicy regulowanej ORS1 + 15% | |
| [ORS9] obudowa muru z opaską 80 mm i odbojnicą - cena zawiera: obudowę muru z opaską 80 mm, odbojnicę wraz z frezowaniem i blachą przymykową na zamek hakowy | cena ościeżnicy regulowanej ORS1 + 15% |

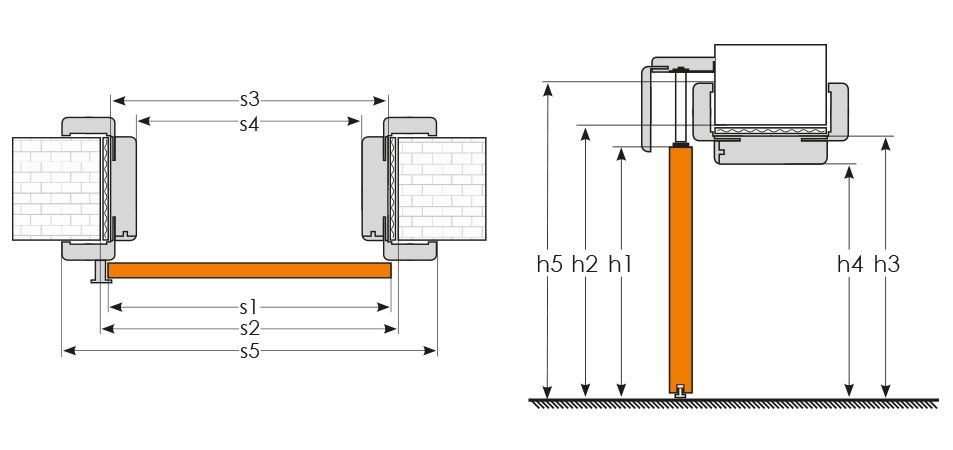

WYMIARY SKRZYDŁA I OBUDOWY | ościeżnica do drzwi pojedynczych | ||||||
„60” | „70” | "80” | "90” | "100” | |||
s1 | szerokość skrzydła | 644 | 744 | 844 | 944 | 1044 | |
s2 | szerokość otworu w murze* | 674 | 774 | 874 | 974 | 1074 | |
s3 | szerokość zewnętrzna ościeżnicy | 644 | 744 | 844 | 944 | 1044 | |
s4 | szerokość w świetle ościeżnicy | 600 | 700 | 800 | 900 | 1000 | |
s5 | szerokość krycia | 60 mm [ORS3] | 744 | 844 | 944 | 1044 | 1144 |
80 mm [ORS9] | 784 | 884 | 984 | 1084 | 1184 | ||
h1 | wysokość skrzydła | 2040 | 2040 | 2040 | 2040 | 2040 | |
h2 | wysokość otworu w murze | 2062 | 2062 | 2062 | 2062 | 2062 | |
h3 | wysokość zewnętrzna ościeżnicy | 2047 | 2047 | 2047 | 2047 | 2047 | |
h4 | wysokość w świetle ościeżnicy* | 2025 | 2025 | 2025 | 2025 | 2025 | |
h5 | wysokość krycia | 60 mm [ORS3] | 2097 | 2097 | 2097 | 2097 | 2097 |
80 mm [ORS9] | 2117 | 2117 | 2117 | 2117 | 2117 | ||
*Wymiary otworu w murze dla wersji bez obudowy należy przyjąć identyczne z wymiarami obudowy w świetle ościeżnicy
WYMIARY SKRZYDŁA I OBUDOWY | ościeżnica do drzwi podwójnych | ||||||||||
„120” | „130” | "140” | "150” | "160” | "170” | "180” | "190" | "200" | |||
s1 | szerokość skrzydła | 1288 | 1388 | 1488 | 1588 | 1688 | 1788 | 1888 | 1988 | 2088 | |
s2 | szerokość otworu w murze* | 1294 | 1394 | 1494 | 1594 | 1694 | 1794 | 1894 | 1994 | 2094 | |
s3 | szerokość zewnętrzna ościeżnicy | 1264 | 1364 | 1464 | 1564 | 1664 | 1764 | 1864 | 1964 | 2064 | |
s4 | szerokość w świetle ościeżnicy | 1220 | 1320 | 1420 | 1520 | 1620 | 1720 | 1820 | 1920 | 2020 | |
s5 | szerokość krycia | 60 mm [ORS3] | 1364 | 1464 | 1564 | 1664 | 1764 | 1864 | 1964 | 2064 | 2164 |
80 mm [ORS9] | 1404 | 1504 | 1604 | 1704 | 1804 | 1904 | 2004 | 2104 | 2204 | ||
h1 | wysokość skrzydła | 2040 | 2040 | 2040 | 2040 | 2040 | 2040 | 2040 | 2040 | 2040 | |
h2 | wysokość otworu w murze | 2062 | 2062 | 2062 | 2062 | 2062 | 2062 | 2062 | 2062 | 2062 | |
h3 | wysokość zewnętrzna ościeżnicy | 2047 | 2047 | 2047 | 2047 | 2047 | 2047 | 2047 | 2047 | 2047 | |
h4 | wysokość w świetle ościeżnicy* | 2025 | 2025 | 2025 | 2025 | 2025 | 2025 | 2025 | 2025 | 2025 | |
h5 | wysokość krycia | 60 mm [ORS3] | 2097 | 2097 | 2097 | 2097 | 2097 | 2097 | 2097 | 2097 | 2097 |
80 mm [ORS9] | 2117 | 2117 | 2117 | 2117 | 2117 | 2117 | 2117 | 2117 | 2117 | ||
